Одинарный или двойной намотчик шпульки: какой подходит для непрерывной вытяжки?

Модернизация линии волочения проволоки часто обнаруживает критические узкие места на этапе намотки. Производители настаивают на более высокой пропускной способности, но обнаруживают, что существующее оборудование сдерживает их. Выбор неправильной системы приема неоправданно увеличивает капитальные затраты. Это также снижает общую эффективность оборудования из-за постоянных простоев при переналадке. Каждая минута, потраченная на замену катушек, снижает эффективность производства и влияет на прибыль.

В нижней части воронки решение выходит за рамки простой намотки проволоки. Вы должны согласовать ограничения скорости линии, цели по сокращению отходов и доступную площадь с правильным механическим подходом. Неправильный выбор приводит к постоянной усталости оператора и перерасходу материала.

Мы предоставляем прямую, основанную на фактических данных основу для оценки одиночных и двойных спулеров. Вы научитесь легко находить баланс между реалиями технического обслуживания и производительностью. Это руководство поможет вам уверенно завершить спецификацию закупок. Следуйте этим рекомендациям, чтобы максимизировать операционную эффективность и сохранить прибыль вашего производства.

Ключевые выводы

• Непрерывность производства: установка с двумя бобинами исключает необходимость переналадки линии, что делает ее обязательной для высокоскоростных, непрерывных линий волочения и экструзии.

• Капитальные затраты и эксплуатационные расходы: отдельные катушки требуют меньших первоначальных инвестиций и более простого обслуживания, но влекут за собой скрытые затраты, связанные с простоем оборудования и ликвидацией отходов при наращивании/снижении темпов производства.

• Окупаемость инвестиций в автоматизацию: переход на автоматическую систему замены шпуль обычно оправдан только при работе с проволокой малого и среднего калибра на скоростях, когда ручное переключение создает серьезные узкие места в производстве.

• Реальность реализации: Непрерывные системы требуют сложного контроля натяжения (танцоры/аккумуляторы) и тщательного обучения операторов для предотвращения ошибок пересечения во время фазы переключения.

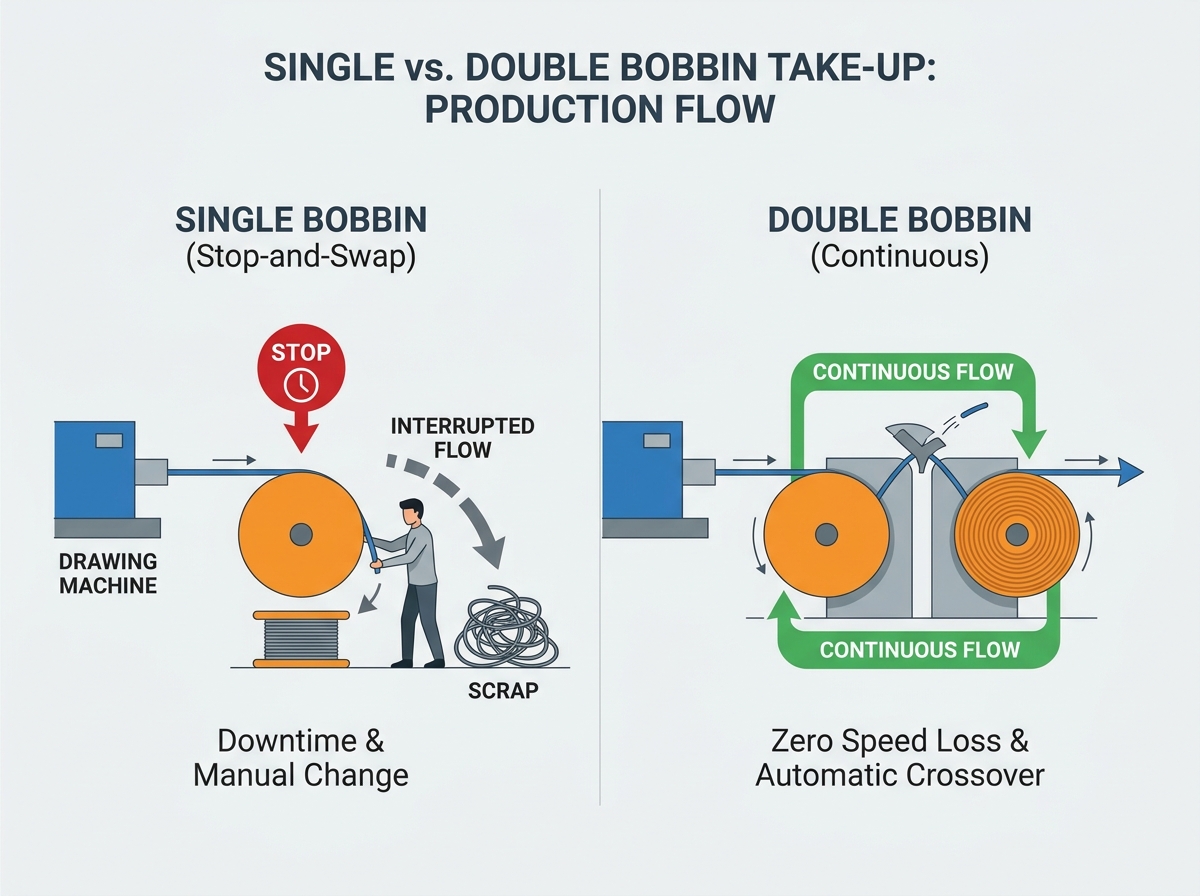

Основное операционное разделение: одинарная и двойная приемная машина

При выборе нового оборудования вам предстоит сделать фундаментальный механический выбор. Одиночные спулеры работают в жесткой реальности с остановкой и заменой. Операторы должны останавливать всю линию, когда катушка заполняется. Они вручную перерезают проволоку, снимают тяжелую полную катушку и загружают пустую. Двойные системы предлагают непрерывный механизм кроссовера с нулевой потерей скорости. Они автоматически переключают шпули, не замедляя основную леску. Этот резкий механический контраст определяет дебаты о машинах с одинарной или двойной катушкой .

Пропускная способность сильно страдает при переключении вручную. Фазы замедления, ручного переключения и повышения производительности быстро съедают продуктивное время. Эти резкие колебания скорости также влияют на ваши волочильные штампы и кабестаны. Резкое замедление резко меняет натяжение проволоки по всей машине. Из-за этого сдвига натяжения проволока неравномерно протягивается через конечную матрицу. Это часто создает непостоянные диаметры и ухудшает качество конечной поверхности.

Уровень доходности напрямую отражает эти операционные перебои. Сформулируйте свою оценку вокруг скрытых материальных отходов. Остановка волочильной линии для одной замены шпульки гарантирует некоторый уровень брака. Калибр проводов, выходящий за пределы допусков, часто возникает во время критических периодов замедления и ускорения. Системы непрерывного действия полностью исключают эти ненужные изменения скорости. Они поддерживают постоянное натяжение и скорость, обеспечивая стабильное качество проволоки от первого до последнего метра.

Когда следует использовать систему намотки одиночной шпульки

Одиночные спулеры по-прежнему имеют большое значение в конкретных производственных условиях. Их часто требуют толстые провода, поломки стержней и толстые кабели. Эти толстые материалы устойчивы к быстрому изгибу и высокоскоростной резке. В любом случае такие процессы протекают с изначально более низкими скоростями. Пакетная обработка здесь остается стандартной, поскольку объемы заказов часто идеально соответствуют емкости одной большой катушки. Вы также можете обрабатывать специальные сплавы, требующие частых проверок качества. В этих случаях прерывистые остановки не наносят серьезного ущерба общей пропускной способности.

Эти более простые системы имеют убедительное финансовое и оперативное обоснование. Рассмотрим эти основные преимущества:

• Они требуют значительно меньших первоначальных капитальных затрат, сохраняя ваш бюджет на вытяжку блоков.

• Механическая сложность остается низкой за счет меньшего количества приводов, пневматических цилиндров и сложных датчиков.

• Меньшее количество движущихся частей означает, что ваша команда технического обслуживания столкнется с гораздо меньшими расходами на профилактическое обслуживание.

Вы также можете смягчить некоторые недостатки, связанные с простоями, с помощью умных инженерных решений. Добавьте к своей однокатушечной леске аккумуляторы большой емкости. Эти вертикальные или горизонтальные устройства временно хранят проволоку во время замены шпульки. В аккумуляторах используется ряд шкивов для удержания длины буфера. Они устраняют зазор, поддерживая работу основной волочильной машины на пониженной скорости, пока оператор меняет катушку. Однако они накладывают строгие ограничения. Если операторы борются с застрявшей катушкой, аккумулятор быстро достигает максимальной емкости. Затем линия должна полностью остановиться, что противоречит назначению буфера.

Экономическое обоснование создания волочильной машины с автоматической сменой шпуль

Переход на непрерывную буферизацию требует четкого возврата инвестиций. Перед принятием решения вы должны точно определить порог рентабельности инвестиций. При какой именно скорости линии стоимость простоя превышает надбавку за оборудование с двойной намоткой? Проволока тонкого и среднего сечения обычно очень быстро преодолевает этот финансовый порог. Высокие скорости волочения превращают ручные переключения в серьезные узкие места производства. Когда катушка заполняется каждые двадцать минут, операторы просто не успевают за ней.

Механика с нулевым временем простоя обеспечивает огромную ценность волочильной машины с автоматической сменой шпуль . Эти системы основаны на прочном механизме зацепа и летающем отсекающем механизме. Последовательность быстрой замены следует строгому автоматизированному порядку:

1. Система привода ускоряет пустую шпульку, чтобы она идеально соответствовала текущей скорости линии.

2. Механический передаточный рычаг направляет проволоку к пустому фланцу катушки.

3. Высокоскоростные летучие ножницы мгновенно разрезают проволоку.

4. Механизм фиксации надежно захватывает новый конец проволоки, запуская новый наматывание, не ослабляя натяжения.

Этот высоконадежный процесс передает проволоку на полной производственной скорости. Это также оптимизирует трудовые ресурсы вашего предприятия. Автоматические переключения существенно меняют обязанности оператора. Рабочие отказываются от физически трудоемкой и повторяющейся замены катушек вручную. Вместо этого они занимаются надзорным контролем качества, мониторят сенсорные панели и управляют логистикой.

Энергоэффективность представляет собой еще одно убедительное преимущество, которое часто упускают из виду. Массивные асинхронные двигатели потребляют экстремальные выбросы энергии во время запуска. Одиночные системы заставляют эти тяжелые двигатели неоднократно останавливаться и перезапускаться. Системы непрерывного действия обеспечивают стабильное движение этих больших вращающихся масс на протяжении всей смены. Такое сокращение скачков спроса на электроэнергию заметно снижает ваши ежемесячные счета за коммунальные услуги.

Оценка высокоскоростной намоточной системы для волочения проволоки: ключевые критерии

Выбор подходящего оборудования требует тщательной оценки нескольких технических факторов. Контроль натяжения является основной задачей непрерывной работы. Система должна идеально управлять натяжением проволоки во время мгновенного переключения шпульки. Правильно интегрированные танцоры предотвращают обрывы проволоки и повреждение матрицы. Они используют пневматические цилиндры для приложения точного противодействия. Они поглощают механические удары и поддерживают постоянную тяговую силу. Надежная высокоскоростная система намотки проволоки полностью зависит от этой синхронизации танцоров.

Точность траверса определяет структурное качество готовой катушки. Вы должны внимательно оценить точность укладочного механизма. Современные шарико-винтовые пары с сервоприводом обеспечивают идеально ровную намотку шпуль. Это механическое совершенство становится критически важным для последующей размотки на экструзионных или крутильных линиях. Плохо намотанные катушки приводят к запутыванию, перехлесту и разрывам на последующих этапах обработки.

Требования к физическому пространству требуют тщательной планировки помещения. Устраните ограничения по занимаемой площади и макету на ранних стадиях проекта. Системы с двойной шпулькой по своей сути длиннее и значительно тяжелее. Перед началом установки необходимо проверить требования к бетонному фундаменту. Убедитесь, что новый двойной блок физически интегрируется с существующими блоками для рисования и каркасами безопасности.

Совместимость систем управления гарантирует плавную и безопасную работу. Приемный программируемый логический контроллер (ПЛК) должен плавно устанавливать связь со старым оборудованием. Он должен безупречно взаимодействовать с главным управлением существующей волочильной машины. Идеальная синхронизация скорости полностью зависит от этой цифровой интеграции.

Обзор возможностей системы

Риски внедрения, обслуживание и долгосрочная эффективность

Двойные бобины не являются волшебным панацеей от плохих производственных методов. Они создают сложные точки отказа в вашей линии. Скептический инженерный взгляд ясно подчеркивает эти уязвимости. Режущие ножи со временем тупятся и требуют постоянной заточки. Механические передаточные рычаги требуют точного выравнивания, чтобы поразить цель. Приводы с двумя двигателями удваивают вероятность неожиданной электрической неисправности.

Чтобы добиться успеха, вы должны учитывать эти реалии обслуживания. Внедряйте строгие, не подлежащие обсуждению графики профилактического обслуживания. Механизм автоматического переключения никогда не должен выходить из строя во время производства. Неудачная высокоскоростная передача приводит к катастрофическому запутыванию проводов. Затем операторы часами вручную расчищают острую запутанную проволоку от защитных устройств машины.

Рассчитайте долгосрочные эксплуатационные расходы в течение жизненного цикла от пяти до десяти лет. Сбалансируйте более высокие затраты на техническое обслуживание и запасные части с возмещенным доходом. Ежегодное обслуживание двойных систем обходится дороже за счет запчастей и специализированной рабочей силы. Однако они значительно увеличивают процент безотказной работы вашей машины. Более продолжительное время безотказной работы означает более продаваемый продукт в конце каждой смены. Такое значительное увеличение ежедневной производительности обычно затмевает более высокие затраты на техническое обслуживание.

Заключение: логика включения в короткий список и следующие шаги

Ваше окончательное решение зависит от соответствия механики вашим конкретным оперативным реалиям. Используйте эту простую матрицу решений, чтобы направлять свою команду. Выбирайте одну бобинную систему для проволоки большого сечения и более низких скоростей работы. Он идеально соответствует жестким бюджетным ограничениям и простым профилям обслуживания. Выберите систему с двойной шпулькой для тонкой или средней проволоки. Он превосходно работает в условиях непрерывного высокоскоростного рисования. Это помогает бороться с высокими затратами на рабочую силу и легко соответствует строгим корпоративным целям по сокращению количества отходов.

Сделайте следующий активный шаг сегодня. Проанализируйте текущие журналы простоев при перенастройке за последний квартал. Подсчитайте, сколько продуктивных часов вы теряете еженедельно из-за ручных замен. Затем запросите индивидуальный прогноз воздействия OEE у предпочитаемого вами производителя оборудования. Основывайте свою окончательную спецификацию на точных данных и реальных реалиях, а не на предположениях.

Часто задаваемые вопросы

Вопрос: Можно ли впоследствии переоборудовать одну шпульную линию в непрерывную систему?

Ответ: Модернизация чрезвычайно сложна и редко бывает экономически эффективной. Одиночным системам не хватает фундамента для двойных валов и передаточных рычагов. Кроме того, обновление старого программного обеспечения ПЛК для управления резкими движениями и синхронизации двух танцоров требует тщательного проектирования. Замена всего приемного узла обычно является более безопасным и надежным выбором для производителей.

Вопрос: Какие диаметры проволоки лучше всего подходят для двойного наматывания шпуль?

О: При непрерывной намотке больше всего выигрывают от мелкого и среднего калибра. Летучие ножницы сталкиваются со строгими физическими ограничениями при резке толстого стержня или толстой проволоки на высоких скоростях. Для резки массивных сечений требуется чрезмерная механическая сила, которая дестабилизирует корпус машины. В любом случае тяжелые калибры работают медленнее, что делает ручную замену одной катушки гораздо более управляемой.

Вопрос: Как система с двойной катушкой справляется с обрывами проволоки на этапе переключения?

Ответ: Современные системы управления имеют протоколы мгновенного устранения неисправностей. Если происходит разрыв, датчики танцора немедленно обнаруживают внезапную потерю напряжения. ПЛК запускает синхронизированную аварийную остановку по всей линии волочения. Встроенные механические тормоза срабатывают, чтобы предотвратить перекручивание оборванной проволоки и травмирование оператора или повреждение машины.

Вопрос: Требуются ли для автоматической системы специальные катушки?

О: Да, согласованность размеров жизненно важна для автоматизации. Автоматизированные механизмы зажима и передачи основаны на строгих допусках по катушкам. Деформированные фланцы или несоответствующие диаметры отверстий приводят к сбоям в зажиме. Такие неисправности нарушают выравнивание передающего рычага, что приводит к пропускам резов и сильному запутыванию проволоки. Вы должны инвестировать в высококачественные стандартизированные бобины.
