Как выбрать станок промежуточного волочения проволоки для производства медной и алюминиевой проволоки

Промежуточная вытяжка находится в важнейшем центре производства проволоки и служит мостом, где крупнообъемное обжатие соответствует строгим требованиям точности. Этот этап напрямую влияет на общую производительность установки и качество проволоки на выходе. Руководители предприятий сталкиваются с постоянной эксплуатационной задачей: преодолеть разрыв между разрушением тяжелых стержней и деликатной обработкой тонкой проволоки, не создавая при этом узких мест, усталости материала или чрезмерного потребления энергии. Достижение этой цели требует точного выбора оборудования на основе жестких металлургических фактов и реалий производственной линии. Чтобы выбрать подходящее оборудование, вам необходима система технической оценки. В этом руководстве описывается, как выбрать машину для промежуточного волочения проволоки, исходя из свойств материала, требований к калибру на входе и выходе, а также возможностей непрерывного отжига. Мы также рассмотрим максимальную скорость волочения и интеграцию с существующей архитектурой вашей линии, чтобы обеспечить бесперебойный производственный процесс и исключить ненужные простои.

• Стратегическое позиционирование: промежуточные машины должны плавно соединять производительность машины для разрушения стержней и входные требования машины для тонкого волочения проволоки.

• Специфика материала. Несмотря на универсальность, комбинированная машина для волочения медной и алюминиевой проволоки требует особых профилей охлаждения, смазки и контроля натяжения для предотвращения разрушения материала.

• Интеграция отжига: выбор машины со встроенным непрерывным отжигом (особенно для меди) уменьшает занимаемую площадь и исключает этапы вторичной обработки.

• Долгосрочная жизнеспособность: Долгосрочная жизнеспособность зависит от износостойкости шпиля, оптимизации срока службы матрицы, энергоэффективности и стабильности натяжения, управляемой ПЛК, а не только от первоначальных затрат на машину.

Определение объема работ по промежуточному волочению проволоки

Преодоление производственного разрыва

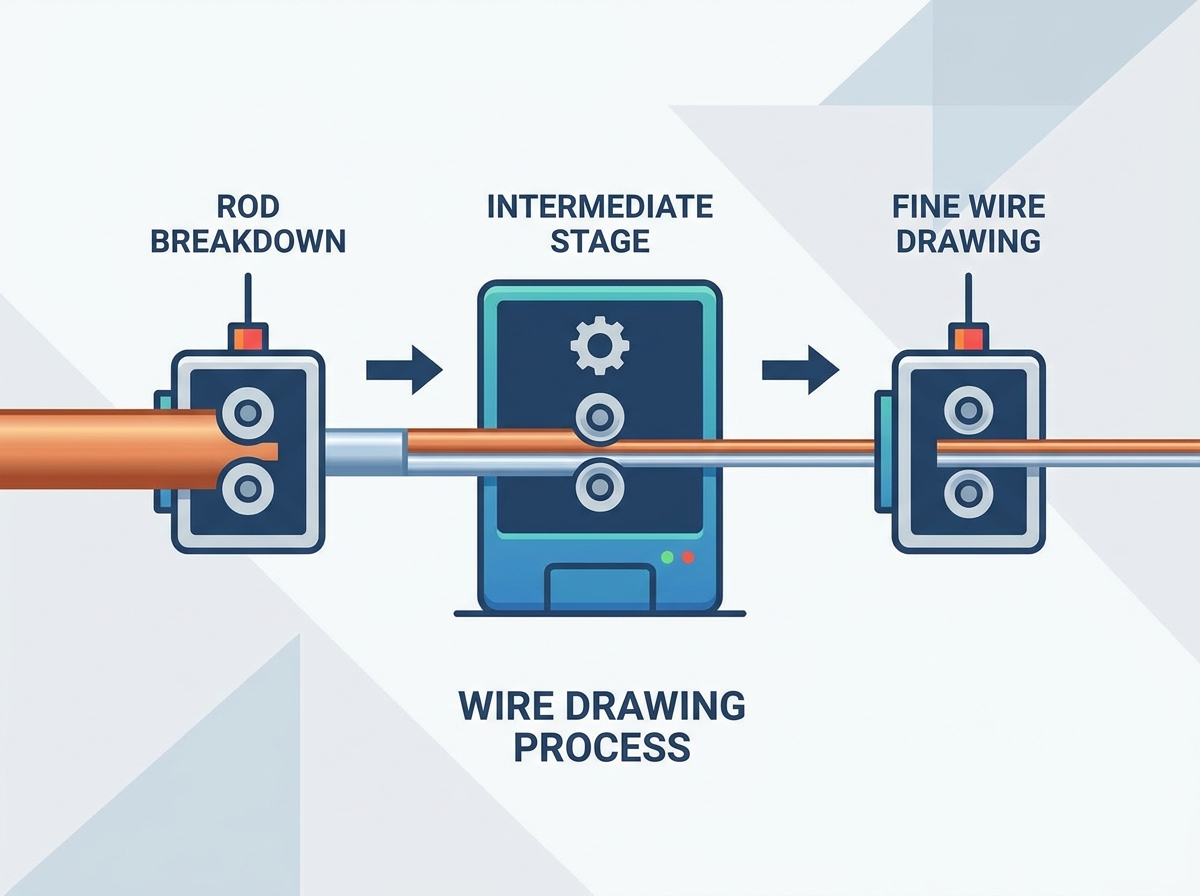

Стадия промежуточного волочения действует как основная переходная зона на проволочном стане. Он принимает грубые выходные данные предшествующих процессов и уточняет их для окончательного определения размера. Стандартные размеры входного провода для этого оборудования обычно составляют от 2,5 мм до 3,5 мм. Однако производственные линии, использующие старые или узкоспециализированные конфигурации, часто подают более тяжелые заготовки диаметром от 5,5 до 6,5 мм непосредственно из машины для разрушения стержней . Промежуточное оборудование должно работать с входными отверстиями различных диаметров, не останавливаясь и не вызывая чрезмерного износа матрицы. Редукторы и приводные двигатели должны обладать крутящим моментом, необходимым для без колебаний вызвать тягу на этих более тяжелых габаритах.

На выходной стороне размеры целевых проводов обычно варьируются от 2,0 мм до 0,4 мм. Достижение этих конкретных размеров необходимо для питания последующей машины тонкого волочения проволоки , подачи скруточных линий или подготовки проволоки к прямой намотке. Промежуточная машина должна поддерживать строгие допуски на размеры во всем диапазоне уменьшения. Если выходной провод не соответствует техническим требованиям, это немедленно приведет к застреванию матрицы или поломке проволоки на последующих этапах тонкой вытяжки. Операторы полагаются на этот этап, чтобы исправить любые незначительные проблемы с овальностью, унаследованные от процесса литья стержней.

Критерии успеха промежуточной переработки

Оценка промежуточной обработки требует установления строгих базовых показателей производительности. Постоянный допуск на диаметр является основным показателем исправности машины. Оборудование должно иметь допуски в пределах микрометров, чтобы обеспечить однородное электрическое сопротивление конечного кабеля. Не менее важно качество отделки поверхности. Любые царапины, задиры или окисления, появившиеся на этом этапе, будут усиливаться во время дальнейшего восстановления, что приведет к бракованию партий. Безупречная обработка поверхности является обязательным условием для эмалированных проводов или высокочастотных кабелей передачи данных.

Непрерывная скорость непрерывной вытяжки служит важнейшим тестом эксплуатационной эффективности. Оценка максимальной производительности в метрах в секунду (м/с) показывает истинный потенциал пропускной способности линии. Современные промежуточные линии часто развивают скорость от 25 до 35 м/с в зависимости от конечной колеи. Однако чистая скорость ничего не значит без синхронизированного управления скоростью и механической стабильности. Машина должна динамически регулировать натяжение всех шпилей, чтобы предотвратить проскальзывание проволоки. Проскальзывание приводит к задирам на шпильке, что приводит к ухудшению качества поверхности проволоки и вызывает серьезные узкие места в производстве. Точная синхронизация гарантирует, что проволока останется натянутой, но без напряжения при прохождении через матрицу.

Оценка совместимости материалов: медь и алюминий

Динамика прочности и тягового усилия

Медь и алюминий ведут себя совершенно по-разному при растяжении. Медь обладает высокой прочностью на разрыв. Для деформации через последовательность штампов требуется значительная тяговая сила. Машины, работающие с медью, должны иметь надежные редукторы, подшипники, рассчитанные на тяжелые условия эксплуатации, и двигатели с высоким крутящим моментом, чтобы поддерживать стабильное снижение без остановки. Высокое трение, возникающее во время волочения меди, также требует агрессивных стратегий рассеивания тепла, часто требующих внутреннего водяного охлаждения внутри самих волочильных блоков.

Алюминий намного мягче и очень чувствителен к растяжению. Применение тех же профилей натяжения, что и для меди, приведет к тому, что алюминиевая проволока растянется, опустится вниз и мгновенно сломается. Алюминий требует высокочувствительного контроля натяжения, часто с использованием усовершенствованных танцоров и малоинерционных шпилей. Вы должны оценить целесообразность использования машины двойного назначения для волочения медной и алюминиевой проволоки вместо выделения отдельных линий. Хотя машины двойного назначения обеспечивают гибкость для небольших операций, выделение отдельных линий исключает серьезный риск перекрестного загрязнения смазочных материалов для волочения, которые могут испортить качество поверхности и ускорить износ штампов.

Требования к смазке и охлаждению

Химический и термический контроль процесса волочения определяет срок службы вашего инструмента. Типы эмульсий и смазок различаются строго в зависимости от материала. При обработке алюминия в значительной степени используются высоковязкие синтетические волочильные масла. Эти масла предотвращают истирание и прилипание мягкого алюминия к шпилям или матрицам. Для обработки меди требуются эмульсии на водной основе. В этих эмульсиях быстрое охлаждение отдается предпочтение перед интенсивной смазкой из-за интенсивного нагрева, выделяемого при деформации меди.

Вы должны тщательно оценить внутреннюю систему управления жидкостями машины. Ищите высокопроизводительные фильтрационные установки, способные удалять микроскопические металлические частицы из резервуара смазочного материала. Если мелкие частицы попадают в рециркуляцию, они действуют как абразивная паста, разрушая поверхность проволоки и матрицы. Эффективность теплообменника является еще одним важным фактором. Система охлаждения должна постоянно поддерживать оптимальную температуру матрицы. Перегретые матрицы расширяются, изменяя диаметр проволоки и вызывая немедленные нарушения допусков. Правильное управление жидкостями продлевает срок службы матрицы на тысячи километров натянутой проволоки.

Основные технические характеристики и оценка оборудования

Конструкция шпиля и конфигурации привода

Физическое расположение шпилей определяет, как проволока движется и деформируется. Вам необходимо выбрать между прямой и конической конфигурациями шпиля. Прямолинейные машины обеспечивают волочение без кручения. Проволока движется по прямой траектории, не перекручиваясь. Выход без кручения имеет решающее значение для конкретных последующих применений, таких как сварка сеток или производство специальных высокочастотных кабелей. Машины конического типа более компактны, но создают небольшие усилия изгиба и скручивания, которые обычно приемлемы для стандартного строительного электрического провода.

Обработка поверхности кабестана напрямую влияет на график технического обслуживания. Стандартные стальные кабестаны быстро изнашиваются при высокоскоростном производстве. Оцените машины с покрытием из карбида вольфрама или цельнокерамическими кольцами. Эти материалы обладают исключительной износостойкостью и долговечностью, предотвращая образование канавок, вызывающих проскальзывание проволоки. Кроме того, оцените конфигурацию привода. Сравните отдельные приводы с двигателями переменного тока и групповые приводы с одним двигателем. Системы с двумя инверторами и индивидуальными приводами обеспечивают точный контроль проскальзывания, позволяя машине мгновенно адаптироваться к незначительным изменениям удлинения проволоки. Эта активная компенсация скольжения предотвращает обрывы проводов на этапах ускорения и замедления.

Последовательность штампов и коэффициенты уменьшения

Правильное планирование обжатия предотвращает затвердевание и поломку проволоки. Вы должны рассчитать оптимальное уменьшение площади на черновой вариант в зависимости от материала. Обычно снижение варьируется от 15% до 25% на кубик. Превышение этого предела приводит к слишком быстрому упрочнению металла, что делает его хрупким и склонным к разрушению. Машина должна иметь правильное количество матриц для плавного достижения требуемого общего обжатия. Геометрия самих штампов, в частности угол подхода и длина опоры, должна соответствовать вытягиваемому материалу.

Оцените конструкцию держателя матрицы машины. Точность выравнивания не подлежит обсуждению. Если матрица расположена хотя бы немного не по центру, она будет сбривать проволоку неравномерно, создавая овальную форму на выходе и образуя чрезмерное количество металлической пыли. Кроме того, изучите простоту быстрой замены инструментов. Операторам необходимы быстроразъемные механизмы и доступные коробки для матриц, чтобы свести к минимуму время простоя при переключении между проводами разных сечений. Держатели штампов под давлением, которые подают смазку под углом подхода к штампу, настоятельно рекомендуются для продления срока службы штампа при работе на высоких скоростях.

Интегрированные системы непрерывного отжига

Рисование по своей сути делает металл более твердым. Для медной проволоки диаметром от 0,4 до 1,6 мм поточный отжиг является технической необходимостью. Он восстанавливает пластичность непосредственно перед намоткой, позволяя проволоке сгибаться без разрушения при последующей скрутке или установке. Интеграция этого процесса непосредственно в линию волочения экономит огромное количество площади и устраняет необходимость в медленных колпаковых печах периодического действия. Отжиг должен точно отслеживать скорость лески, чтобы подавать правильное напряжение, обеспечивая равномерную мягкость по всей катушке.

При оценке систем отжига сравнивайте технологии постоянного и переменного тока. Установки для отжига постоянным током обычно обеспечивают более гладкую поверхность тонкой проволоки, а системы переменного тока надежны и просты в обслуживании. Проверьте надежность контактного кольца, поскольку эти компоненты подвергаются постоянному трению и образованию электрической дуги. Контактные ленты из никелевого сплава часто обеспечивают наилучший баланс проводимости и износостойкости. Наконец, проверьте наличие зон защиты от пара или азота. Эта инертная атмосфера окружает раскаленную проволоку на выходе из печи для отжига, предотвращая быстрое окисление и сохраняя медь блестящей и проводящей. Также требуется специальная фаза сушки сразу после охлаждающей ванны, чтобы предотвратить появление пятен от воды на готовой проволоке.

Многопроводные и однопроводные промежуточные машины

Компромисс между пропускной способностью и сложностью

Объем производства диктует выбор между многопроводной и однопроводной архитектурой. Многопроволочные волочильные машины протягивают 4, 8 или даже 16 проволок одновременно через параллельные комплекты матриц. Это обеспечивает экспоненциальное увеличение производительности при больших объемах, что делает его идеальным для крупных прокладок стандартных строительных проводов или автомобильных кабелей. Однако эта пропускная способность сопряжена со значительными эксплуатационными сложностями. Первоначальная настройка требует пристального внимания к деталям, чтобы обеспечить одинаковое натяжение всех проводов.

Однопроволочные машины обеспечивают простоту эксплуатации и максимальную гибкость. Они идеально подходят для предприятий, где часто меняют размеры проволоки или используют специальные сплавы. Оцените влияние многопроволочных установок на графики технического обслуживания вашей матрицы. 16-проводная машина требует одновременного управления сотнями матриц. Время подъема также резко увеличивается. Если в многопроводной системе обрыв одного провода, вся машина должна остановиться, что снижает общую эффективность оборудования (OEE), если операторы не обладают высокой квалификацией в процедурах быстрого восстановления.

Космический и энергетический след

Планировка объекта и инженерные мощности играют важную роль при выборе оборудования. Многопроволочные станки занимают очень малую площадь на производимую проволоку. Вы можете генерировать в четыре раза больше выходных данных примерно в том же физическом пространстве, что и однопроводная машина. Однако концентрированное потребление энергии требует мощной электрической инфраструктуры и массивных резервуаров с охлаждающей жидкостью для одновременного выделения тепла из нескольких путей вытяжки.

Проанализируйте показатели потребления энергии в киловаттах на килограмм между двумя архитектурами. Многопроволочные машины часто работают более эффективно на полную мощность, распределяя базовые механические потери по нескольким проволокам. Однопроводные машины могут потреблять немного больше энергии на килограмм продукции, но дают возможность полностью отключать питание в периоды низкого спроса, не останавливая весь производственный поток завода. Такая модульность позволяет руководителям предприятий увеличивать или уменьшать объемы производства в зависимости от немедленных требований заказа, не тратя при этом базовую энергию.

Риски реализации и стратегии их смягчения

Управление обрывами проводов и простоями

Обрыв проволоки нарушает производственные графики и приводит к потере сырья. Выявление основных причин обрыва промежуточного провода является первым шагом в смягчении последствий. Износ штампа является наиболее распространенной причиной изменения передаточного числа и резкого увеличения натяжения тяги. Неправильная концентрация смазки приводит к увеличению трения, в результате чего проволока ломается от термического напряжения. Скачки напряжения, вызванные механическим заеданием или электрическими неисправностями, также приводят к немедленным разрывам. Операторы должны ежедневно контролировать концентрацию вытяжной жидкости с помощью рефрактометров, чтобы предотвратить сбои в системе смазки.

Оцените функции машины, предназначенные для активного снижения этих рисков. Автоматические натяжные устройства поглощают внезапные механические удары и передают данные о положении в реальном времени обратно в приводы. Точная синхронизация ПЛК обеспечивает идеальное ускорение и замедление всех шпилей, поддерживая постоянное натяжение. Тормозные системы быстрой остановки необходимы. В случае поломки машина должна немедленно остановиться, чтобы свободный трос не запутался вокруг шпилей и не привел к многочасовым простоям. Пневматические дисковые тормоза на главных приводных валах обеспечивают быстрое замедление, необходимое для обеспечения безопасности.

Нижняя интеграция и спулинг

Промежуточная волочильная машина не работает изолированно. Он должен безупречно передать готовую проволоку на следующий этап. Оцените совместимость волочильной машины с автоматическими двойными намоточными машинами, динамическими намотчиками и системами прямой подачи, используемыми для группирования или скрутки. Связь между линией рисования и намотчиком должна быть мгновенной. Траверсный механизм намоточной машины должен укладывать проволоку идеально ровно поперек шпульки, чтобы предотвратить ее запутывание во время последующих операций отдачи.

Оцените механизмы траверсы и контроль натяжения в процессе замены золотника. Автоматические двойные намотчики должны обрезать и переносить летящую проволоку на пустую бобину на полной производственной скорости. Это требует контроля натяжения с нулевым проскальзыванием, чтобы гарантировать нулевые производственные потери. Плавный переход здесь предотвращает ослабление или неправильное перекрытие проволоки, что может привести к запутыванию при подаче на последующие машины для тонкого волочения проволоки. Конструкция штифта намоточного устройства также должна обеспечивать быструю загрузку и выгрузку шпуль без использования инструментов, чтобы свести вмешательство оператора к абсолютному минимуму.

Оценка поставщиков и жизненный цикл оборудования

Техническое обслуживание и наличие запасных частей

Промышленное волочильное оборудование работает в условиях экстремальных постоянных нагрузок. Перед установкой необходимо определить ожидаемый жизненный цикл быстроизнашиваемых компонентов. Кабестаны, электрические контактные ленты в отжиге и высокоскоростные подшипники шпинделя потребуют регулярной замены. Понимание этих интервалов позволяет точно планировать техническое обслуживание и предотвращает катастрофические сбои в середине цикла. Внедрение анализа вибрации подшипников главного привода позволяет предсказать отказы за несколько недель до того, как они приведут к остановке линии.

Оцените прозрачность цепочки поставок поставщика. Вы не можете себе позволить неделями ждать доставки запатентованных деталей по всему миру. Отдавайте приоритет машинам, изготовленным с использованием стандартизированных электрических компонентов всемирно признанных брендов. Стандартизированные ПЛК, инверторы и двигатели гарантируют, что ваша местная группа технического обслуживания сможет быстро найти замену и устранить неисправности, не полагаясь полностью на оригинального производителя. Механические компоненты, такие как уплотнения, ремни и шкивы, также должны соответствовать стандартным метрическим или британским размерам, доступным у местных промышленных поставщиков.

Автоматизация и сбор данных

Современное производство проволоки во многом зависит от данных. Оцените ценность интегрированных систем HMI и ПЛК. Эти интерфейсы должны обеспечивать диагностику неисправностей в режиме реального времени, точно определяя, какой датчик или привод вызвал остановку. Это избавляет операторов от догадок и значительно сокращает среднее время ремонта (MTTR). HMI должен отображать скорость линии в режиме реального времени, напряжение отжига и положение танцоров на единой, легко читаемой приборной панели.

Ищите надежные возможности управления рецептами. Система должна хранить профили натяжения, напряжения отжига и настройки скорости для различных размеров проволоки и материалов. Это позволяет операторам переключать производственные циклы одним нажатием кнопки, обеспечивая согласованность между сменами. Кроме того, проверьте способность системы интегрироваться с общезаводскими системами ERP или MES. Сбор данных в режиме реального времени об обрывах проводов, энергопотреблении и общей длине продукции обеспечивает видимость, необходимую для оптимизации всего производственного цеха и точного расчета выхода продукции.

Заключение

1. Запросите эмпирические испытания с использованием медных или алюминиевых стержней вашего предприятия, чтобы проверить возможности машины по контролю натяжения и качеству поверхности.

2. Проведите комплексную проверку последовательности штампов совместно с производителем, чтобы убедиться, что коэффициенты обжатия соответствуют точным спецификациям вашего материала.

3. Проверьте инфраструктуру поддержки после установки поставщика, уделив особое внимание наличию местных запасных частей для критически важных компонентов, таких как кабестаны и контактные кольца.

4. Стандартизируйте протоколы смазки в зависимости от типов материалов, чтобы предотвратить перекрестное загрязнение и продлить срок службы инструментов.

Часто задаваемые вопросы

Вопрос: Каков стандартный размер входного и выходного отверстия машины для промежуточного волочения проволоки?

Ответ: Промежуточные машины обычно принимают проволоку диаметром от 2,5 до 6,5 мм непосредственно со стадии разрушения стержня. Они уменьшают этот материал до размера выходного отверстия от 0,4 до 2,0 мм. Этот специальный диапазон редукции идеально устраняет разрыв между обработкой тяжелых стержней и деликатным волочением тонкой проволоки.

Вопрос: Может ли одна и та же машина эффективно тянуть как медную, так и алюминиевую проволоку?

Ответ: Хотя это технически возможно для комбинированной машины, это требует тщательной очистки всей системы смазки между проходами. Для меди используются эмульсии на водной основе, а для алюминия требуются синтетические масла. Вам также потребуются матрицы различной геометрии и профилей натяжения, чтобы предотвратить перекрестное загрязнение и частые поломки проволоки.

Вопрос: Почему непрерывный отжиг интегрирован в машины промежуточного волочения?

Ответ: Процесс механического волочения сильно упрочняет металл. При непрерывном отжиге в линии применяется контролируемый электрический ток для нагрева проволоки, восстанавливая ее пластичность непосредственно перед намоткой. Этот комплексный шаг экономит огромное количество площади и полностью устраняет необходимость в медленных печах для отжига периодического действия.

Вопрос: Чем промежуточная машина отличается от машины для разбивки стержней?

A: Машина для разрушения стержней использует массивные кабестаны и чрезвычайную тяговую силу, чтобы раздавить тяжелый литой стержень диаметром 8 мм. Промежуточные машины работают на гораздо более высоких скоростях с меньшими последовательностями штампов. Они сосредоточены на точном контроле натяжения и точных допусках по размерам, а не на сокращении сырого тяжелого материала.

Вопрос: В чем преимущество многопроволочной машины промежуточного волочения?

О: Многопроводные машины одновременно протягивают 4, 8 или 16 проводов. Это обеспечивает экспоненциальное увеличение производительности производства и значительно снижает занимаемую площадь на заводе в расчете на одну проволоку. Однако они повышают эксплуатационную сложность, связанную с процедурами начальной сборки и одновременным обслуживанием штампа.

Вопрос: Чем отличаются скользящие и нескользящие волочильные машины на промежуточном этапе?

A: Скользящие машины позволяют проволоке слегка скользить по поверхности шпиля, чтобы естественным образом согласовать разницу скоростей между тягами. В нескользящих или прямолинейных машинах используются отдельные приводы для достижения нулевого скольжения. Это предотвращает перекручивание и скручивание проволоки, что делает нескользящие машины предпочтительными для работы с определенными сплавами или профилированной проволокой.

Вопрос: Что является причиной частого обрыва проволоки во время промежуточного волочения?

Ответ: Основными причинами являются неправильные коэффициенты обжатия матрицы, которые создают чрезмерную нагрузку на металл, испорченная или загрязненная волочильная эмульсия, а также сильно изношенные кабестаны. Несоответствие натяжения между участком волочения и участком непрерывного отжига также приведет к мгновенному разрыву проволоки во время высокоскоростных прогонов.
